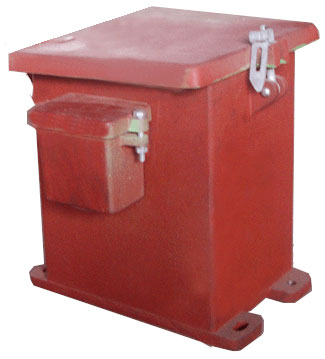

| BE1/UM71系列扼流变压器 |
 |
| 1.型号参数： |
| 规格：BE1-600/UM71 和BE1-800/UM71；同名端 1、4；匝比（牵引线圈1~2/信号线圈4~5）（N） 1：3；牵引线圈加2600Hz/3.5V电压，空载阻抗不小于17Ω， 牵引线圈加1700Hz/3.5V电压，空载阻抗不小于17Ω，牵引线圈加1700Hz/6.5V电压，空载阻抗不小于19Ω；不平衡度 应小于0.5%； 绝缘电阻 ≥100MΩ；绝缘耐压 能承受交流正弦波50Hz，电压有效值2000V，历时1min的耐压试验无击穿或闪络现象（不含电子元件）；安装尺寸：350 mm×164（150~164）mm 。 |
| 2.主要用途： |
| 用于50Hz电力牵引的UM71移频轨道电路、ZPW-2000轨道电路区段。 |
| 3.结构特点： |
| 1、变压器牵引线圈采取匝间、层间隔离措施，确保使用安全； 2、变压器增开气隙，使抗冲击不平衡牵引电流的性能均有较大程度提高； 3、变压器箱体采取分体式结构，便于更换、维修，更换变压器可不换箱体，方便省时； 4、变压器采用干式冷却，同时加大变压器箱体的容积，散热性能好。 |
| 4.产品证书： |
|
